Hello sahabat Anak Kendali. pada kesempatan kali ini saya akan menuliskan artikel tentang Arduino, Cara Mengakses Sensor TDS dan Kalibrasi. selain untuk mengukur TDS sensor ini saya gunakan untuk mengukur salinitas. akan tetapi saat melakukan kalibrasi untuk salinitas ternyata karakteristik perbandingan antara tegangan dan nilai salinitasnya tidak linier, dan bahkan sample data yang diperoleh berantakan,    untuk nilai TDS nya, lumayan akurat seperti sensor pabrik yang sudah jadi dengan harga sekian juta, percobaan dilakukan di LAB Tek. Lingkungan dengan menggunakan Air Kopi.   seperti biasanya saya melakukan kalibrasi dengan menggunakan metode regresi linier, dan saya rasa sudah menjelaskan caranya di artikel Cara Mengakses Sensor Ph dan Kalibrasinya

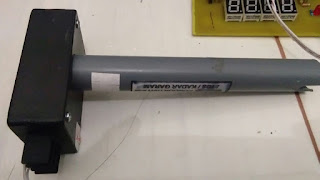

berikut adalah gambar sensor Salinitas / TDS yang saya gunakan

sensor ini bisa dibeli dengan harga sekitar 120rb an, dan terdapat 3 konektor untuk dihubungkan ke Arduino.

5V Sensor TDS —– 5V Arduino
GND Sensor TDS —- GND Arduino
Vout Sensor TDS —– A0 Arduino.

dengan memahami cara kalibrasinya diharapkan supaya kamu sendiri bisa melakukan kalibrasi sensor ini, karena bisa jadi karakteristik sensor nya berbeda meskipun tipenya sama,

dan program dibawah ini saya menggunakan LCD dan modul I2c nya, kalo kamu ingin menampilkan di serial monitor silahkan rubah sendiri programnya,

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x3F, 16, 2);  // bisa jadi alamat I2C nya berbeda, sesuaikan tidak boleh manja, langsung galau ya :D
float teg[10];
double tds, konduktifitas;
float rata_rata_teg;
void setup() {
  // put your setup code here, to run once:
lcd.begin();
}
void loop() {
  // put your main code here, to run repeatedly:
for ( int i=0; i<10; i++){
int val = analogRead(A0);
teg[i] = val * (5.0/1023);
}
rata_rata_teg = (teg[0] + teg[1] + teg[2] + teg[3] + teg[4] + teg[5] + teg[6] + teg[7] + teg[8] + teg[9])/10 ;
delay(1000);
lcd.clear();
tds = (211.2254 * rata_rata_teg) - 144.1466;
konduktifitas = (0.3442 * rata_rata_teg) - 0.253;
lcd.setCursor(0,0);
lcd.print(rata_rata_teg);
lcd.setCursor(0,1);
lcd.print(tds);
lcd.setCursor(8,1);
lcd.print(konduktifitas);
delay(1000);
}

kesimpulan dari hasil yang telah saya lakukan adalah sensor ini akurat untuk mengukur konduktifitas dalam air atau biasa di sebut elektrical conductivity

terimakasih sudah berkunjung, jangan lupa untuk berkomentar dan ikuti terus blog nya !
untuk melihat hasil kalibrasinya silahkan lihat di video berikut ini
