Arduino, Sim900 Cara Mengirim Data Sensor Suhu Thingspeak

Hello sahabat Anak Kendali.

pada kesempatan kali ini saya akan menuliskan artikel tentang Tutorial Arduino, Sim900 Cara Mengirim Data Sensor Suhu Thingspeak
sebelumnya saya sudah banyak memposting artikel terkait tentang Project IOT Arduino menggunakan ESP8266, dan kali ini saya mencoba untuk mengirim data sensor Suhu ke Thingspeak menggunakan Modul GSM SIM900a.
silahkan dibaca juga artikel lainya yang berkaitan seperti ESP8266, RTC, LCD OLED
ESP8266, Arduino Uno Kirim Data ke DataBase MySQL

Sensor yang kita gunakan adalah Sensor LM35, dimana sensor dibaca oleh Arduino Uno, kemudian dikirim ke Thingspeak menggunakan Internet modul GSM Sim900A
silahkan terlebih dahulu rangkai Sensor LM35 nya dan hubungkan OUTPUT Sensor ke pin A0 Arduino

Baca Juga :  Arduino, Cara Mengakses Sensor Suara Frekuensi

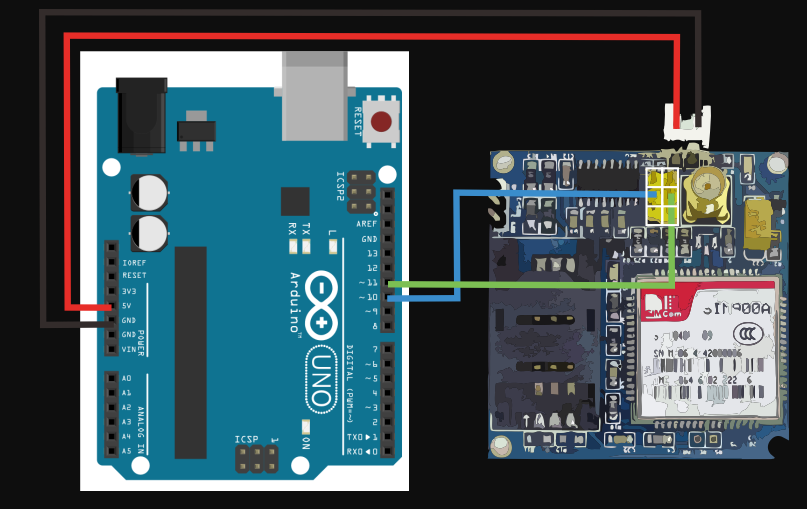

setelah itu rangkai Arduino Uno dengan GSM SIM900A seperti gambar berikut ini :

Arduino, Sim900 Cara Mengirim Data Sensor Suhu Thingspeak

kemudian buat programnya seperti berikut :

#include <SoftwareSerial.h>

SoftwareSerial mySerial(10, 11);
boolean pin2=LOW,pin3=LOW,pin4=LOW,pin5=LOW,pin6=LOW;
float suhu=0.0;
void setup()
{
  mySerial.begin(9600);
  Serial.begin(9600);
  delay(1000);
}

void loop()
{
 int  val=analogRead(A0);
      suhu= val / 2.0479;
      delay(2);
       Send2Pachube();

  if (mySerial.available())
    Serial.write(mySerial.read());
}
void Send2Pachube()
{
  mySerial.println("AT");
  delay(1000);
  mySerial.println("AT+CPIN?");
  delay(1000);
  mySerial.println("AT+CREG?");
  delay(1000);
  mySerial.println("AT+CGATT?");
  delay(1000);
  mySerial.println("AT+CIPSHUT");
  delay(1000);
  mySerial.println("AT+CIPSTATUS");
  delay(2000);
  mySerial.println("AT+CIPMUX=0");
  delay(2000);

  ShowSerialData();

  mySerial.println("AT+CSTT="internet"");
  delay(1000);

  ShowSerialData();

  mySerial.println("AT+CIICR");
  delay(3000);

  ShowSerialData();

  mySerial.println("AT+CIFSR");
  delay(2000);

  ShowSerialData();

  mySerial.println("AT+CIPSPRT=0");
  delay(3000);

  ShowSerialData();

  mySerial.println("AT+CIPSTART="TCP","api.thingspeak.com","80"");
  delay(6000);

  ShowSerialData();

  mySerial.println("AT+CIPSEND");
  delay(4000);
  ShowSerialData();

    String str="GET http://api.thingspeak.com/update?api_key=1P835DSK35QTT7K9&field1=" + String(suhu);
  mySerial.println(str);
  delay(4000);
  ShowSerialData();
  mySerial.println((char)26);//sending
  delay(5000);
  mySerial.println();

  ShowSerialData();

  mySerial.println("AT+CIPSHUT");
  delay(100);
  ShowSerialData();
}
void ShowSerialData()
{
  while(mySerial.available()!=0)
    Serial.write(mySerial.read());
}

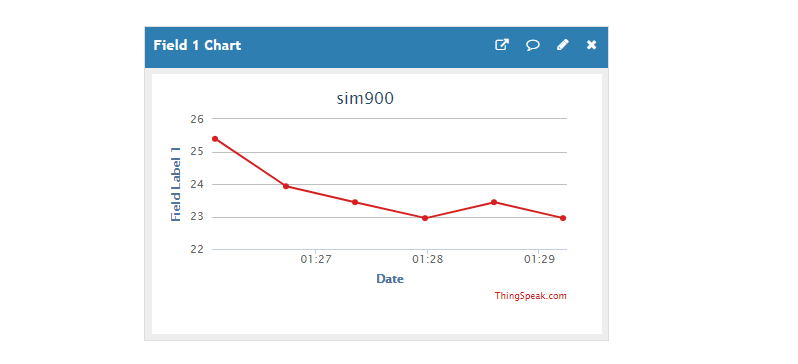

berikut adalah gambar hasil dari field1 chanel di thingspeak nya

Arduino, Sim900 Cara Mengirim Data Sensor Suhu Thingspeak

untuk melihat lebih jelasnya silahkan tonton video dibawah ini, dan jangan lupa untuk meninggalkan komentar dan membagikan artikel ini jika bermanfaat 🙂
