Cara Konfigurasi ESP8266 Arduino Mega 2560

Hello Sahabat Anak Kendali.

pada kesempatan kali ini saya akan menulis tutorial tentang cara mengkonfigurasi ESP8266 menggunakan Arduino Mega 2560
ESP8266 merupakan modul wifi yang bisa digunkan sebagai server ataupun sebagai client kali ini saya akan memberikan pengetahuan untuk mengakses ESP8266 menggunakan AT Command dengan ARDUINO MEGA2560

Cara Konfigurasi ESP8266 Arduino Uno   Pertama hubungkan ESP8266 dengan arduino mega2560 sebagai berikut

  •  Arduino 3.3V —> ESP8266 VCC
  •  Arduino 3.3V —> ESP8266 CH_PD
  •  Arduino GND —> ESP8266 GND
  •  Arduino TX1 —> ESP8266 RX
  •  Arduino RX1 —> ESP8266 TX

Pin ESP8266 bisa dilihat gambar dibawah ini

Cara Konfigurasi ESP8266 Arduino Mega 2560

Setelah Selesei menghubungkan lalu kita membuka aplikasi Arduino Ide  saya menggunakan Arduino IDE versi 1.8.2   buat program seperti dibawah ini,, jika mau copy paste silahkan, tapi saya menyarankan supaya agan mau menulis ulang 🙂

void setup() {
  // put your setup code here, to run once:
  Serial.begin(115200);
  Serial1.begin(115200);
}
void loop() {
// put your main code here, to run repeatedly:
if (Serial.available())
  Serial1.write(Serial.read());
if (Serial1.available())
  Serial.write(Serial1.read());
}

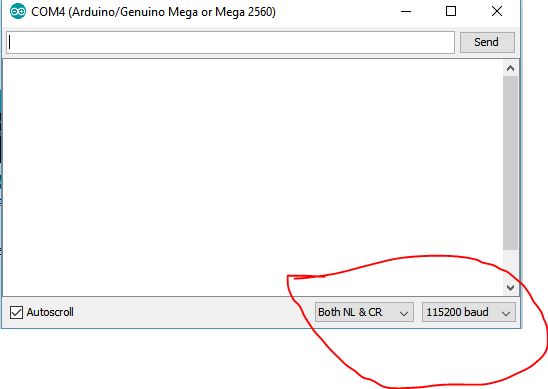

Ssetelah selesei silahkan uplode program nya lalu buka serial monitor,   Atur Serial monitor seperti gambar dibawah ini, – set baudrate 115200 – set BOTH NL & CR

Cara Konfigurasi ESP8266 Arduino Mega 2560

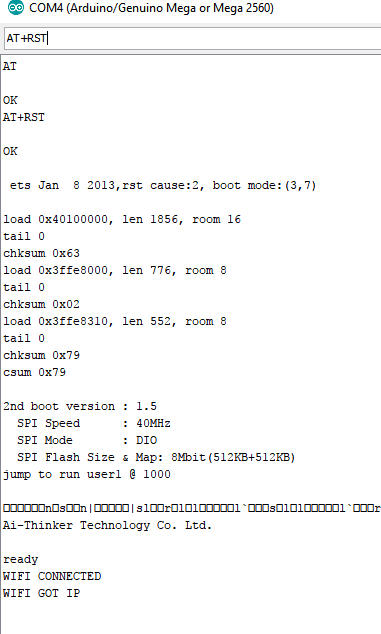

Setelah itu ketikan AT lalu enter, jika ada Jwaban OK berarti agan berhasil   selanjutnya ketikan AT+RST >> berfungsi untuk mereset Esp8266

Cara Konfigurasi ESP8266 Arduino Mega 2560

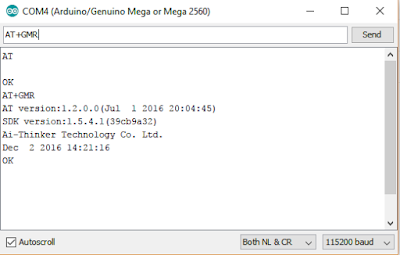

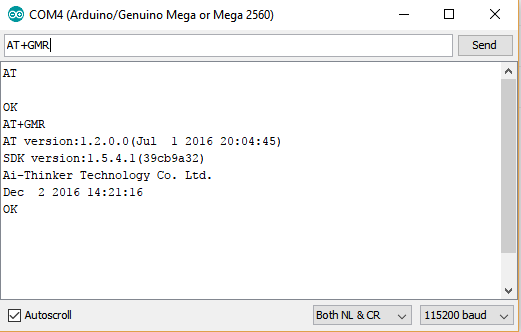

Selanjutnya ketikan AT+GMR >> untuk mengetahui versi firmwere ESP8266

Cara Konfigurasi ESP8266 Arduino Mega 2560

Selanjutnya kita cek wifi yang terdeteksi oleh ESP8266 ketikan AT+CWLAP

Cara Konfigurasi ESP8266 Arduino Mega 2560

“No Internet” adalah nama ssid wifi yang saya buat dari hotspot hp  selanjutnya tinggal menghubungkan dengan mengetik AT+CWJAP=”No Internet”,”chibakutensei”   “chibakutensei” adalah password wifi hp saya

Cara Konfigurasi ESP8266 Arduino Mega 2560

  untuk mengecek apakah esp kita sudah terhubung, kita gunakan fungsi ini ketikan AT+CIFSR

Cara Konfigurasi ESP8266 Arduino Mega 2560

Fungsi ini akan menampilkan IP kita,, yang kemudian dapat digunakan sebagaimana mestinya :v   silahkan ditunggu tutorial selanjutnya, dan jangan lupa tinggalkan komentar dibawah untuk memberi saran atau bertanya,   keyword : ESP8266 Arduinokonfigurasi arduino dengan esp8266konfigurasi esp8266 dengan arduino konfigurasi arduino mega 2560 esp8266cara program esp8266 arduino megaarduino esp8266anak kendali esp8266modul wifi arduinoanak kendali arduinokonfigurasi esp dengan at commandat command arduino espesp arduino
