Hello Sahabat Anak Kendali

bagi para pemula arduino memahami Digital I/O atau Input output sangatlah penting untuk itu
Artikel kali ini saya akan mencoba menjelaskan cara mengakses keypad pada Arduino,

pada modul keypad yang saya gunakan terdapat 4 baris dan 4 kolom, selebihnya bisa sobat lihat digambar bawah ini :

Cara Mengakses Keypad Arduino

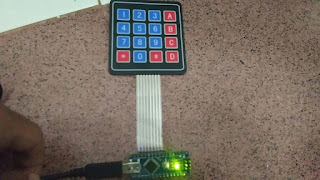

diatas adalah gambar Arduino Nano dan Keypad yang saya gunakan, dimana saya hubungkan keypad ke arduinonya sebagai berikut

untuk bagian Kolom Keypad saya hubungkan pada PIN = 7,8,9,10
dan untuk bagian Baris Keypad saya hubungkan pada PIN = 3,4,5,6

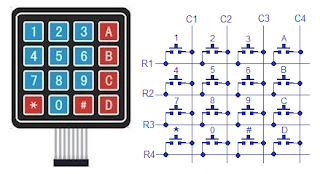

untuk memahami pin keypad mana yang baris dan yang kolom lihat gambar berikut

Cara Mengakses Keypad Arduino

jadi untuk Pin dihitung dari sebelah kanan. sampai empat pin adalah baris dan selebihnya adalah kolom,

untuk mengakses Keypad pada arduino kita membutuhkan Library <Keypad.h> yang sobat bisa download disini

kemudian inilah kode nya :

#include <Keypad.h>

const byte baris = 4;
const byte kolom = 4;


char Hexa[baris][kolom]={
{‘D’,’C’,’B’,’A’},
{‘#’,’9′,’6′,’3′},
{‘0′,’8′,’5′,’2’},
{‘*’,’7′,’4′,’1′}
};

byte pinBaris [baris] = {3, 4, 5, 6};
byte pinKolom [kolom] = {7, 8, 9, 10};

Keypad Keypadvar = Keypad(makeKeymap(Hexa), pinBaris, pinKolom, baris, kolom);
void setup() {
Serial.begin(9600);
}

void loop() {
  // put your main code here, to run repeatedly:
char Keyvar = Keypadvar.getKey();

if (Keyvar){
Serial.println (Keyvar);
  }

baiklah mungkin cukup sekian apa yang bisa saya tulis kali ini, semoga bermanfaat, silahkan beri masukan, kritik, saran atau pertanyaan pada kolom komentar !
