Hello sobat Blogger,
artikel kali ini akan membahas Atmega Avr yang akan diprogram dengan CVAVR,
sebenarnya arduino juga termasuk mikrokontroller yang menggunakan IC Atmega, tapi ada juga yang menggunakan ARM, baiklah sekarang saya akan menggunakan hardaware mikrokontroller asli buatan sendiri, jika mau membuat board pcb nya silahkan bisa baca artikel Design Layout PCB Atmega16 / Atmega32

Design Pcb lcd 16×2

oke langsung saja kali ini saya akan mencoba LCD 16 x 2 diakses menggunakan Atmega 16, dan di program menggunakan aplikasi CVAVR,

Mengakses LCD 16x2 Atmega16

sebelumnya kita membutuhkan aplikasi cvavr dan khazama avr sebagai software downloader program ke ic atmega 16 nya,
Download CVAVR

dan untuk khazama AVR bisa download disini!

untuk mempermudah memahami silahkan baca terlebih dahulu Program arduino dengan CVAVR

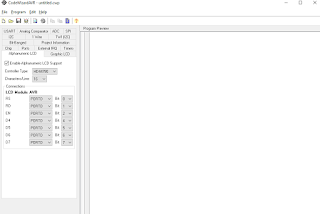

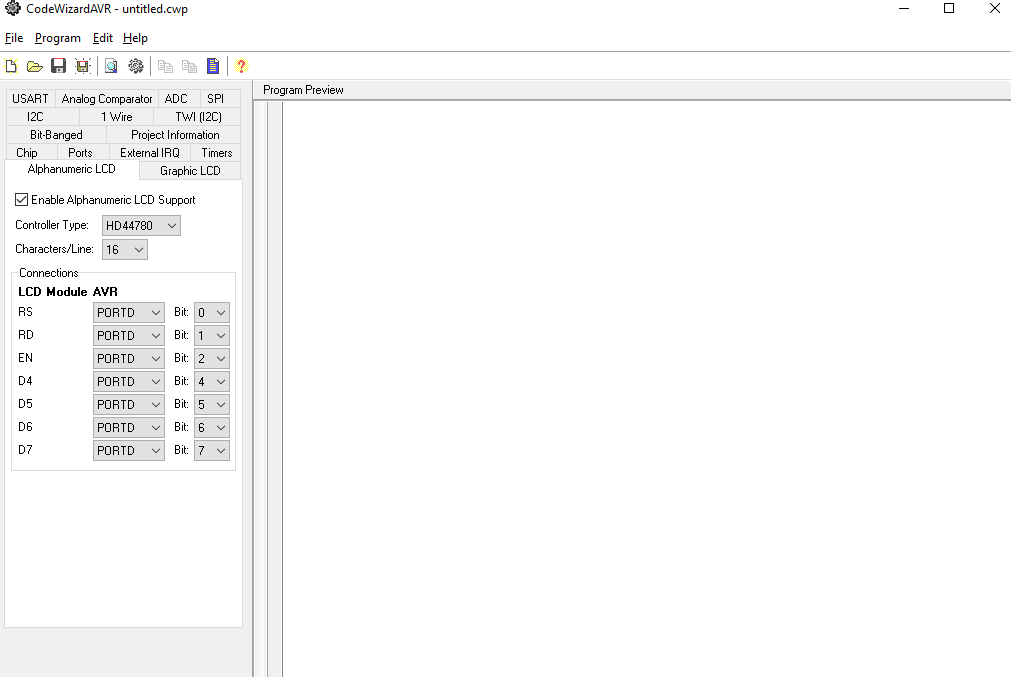

langsung saja buka aplikasi cvavr sobat, lalu buatlah new project, menggunakan bantuan code wizard
untuk mempermudah membuat programnya

Mengakses LCD 16x2 Atmega16

kemudian jika sudah selesei, silahkan beri nama projectnya berturut – turut 3 kali harus sama, dalam project ini saya beri nama “lcd

lansgung saja berikut adalah program yang saya buat

/*****************************************************
This program was produced by the
CodeWizardAVR V2.05.3 Standard
Automatic Program Generator
© Copyright 1998-2011 Pavel Haiduc, HP InfoTech s.r.l.
http://www.hpinfotech.com

Project :
Version :
Date    : 1/4/2018
Author  : Chaerul Anam
Company : Sixty Light
Comments:


Chip type               : ATmega16
Program type            : Application
AVR Core Clock frequency: 16.000000 MHz
Memory model            : Small
External RAM size       : 0
Data Stack size         : 256
*****************************************************/

#include <mega16.h>
#include <delay.h>

// Alphanumeric LCD functions
#include <alcd.h>

// Declare your global variables here

void main(void)
{
// Declare your local variables here

// Input/Output Ports initialization
// Port A initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTA=0x00;
DDRA=0xFF;

// Port B initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTB=0x00;
DDRB=0x00;

// Port C initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTC=0x00;
DDRC=0x00;

// Port D initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTD=0x00;
DDRD=0x00;

// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: Timer 0 Stopped
// Mode: Normal top=0xFF
// OC0 output: Disconnected
TCCR0=0x00;
TCNT0=0x00;
OCR0=0x00;

// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: Timer1 Stopped
// Mode: Normal top=0xFFFF
// OC1A output: Discon.
// OC1B output: Discon.
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer1 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
TCCR1A=0x00;
TCCR1B=0x00;
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x00;

// Timer/Counter 2 initialization
// Clock source: System Clock
// Clock value: Timer2 Stopped
// Mode: Normal top=0xFF
// OC2 output: Disconnected
ASSR=0x00;
TCCR2=0x00;
TCNT2=0x00;
OCR2=0x00;

// External Interrupt(s) initialization
// INT0: Off
// INT1: Off
// INT2: Off
MCUCR=0x00;
MCUCSR=0x00;

// Timer(s)/Counter(s) Interrupt(s) initialization
TIMSK=0x00;

// USART initialization
// USART disabled
UCSRB=0x00;

// Analog Comparator initialization
// Analog Comparator: Off
// Analog Comparator Input Capture by Timer/Counter 1: Off
ACSR=0x80;
SFIOR=0x00;

// ADC initialization
// ADC disabled
ADCSRA=0x00;

// SPI initialization
// SPI disabled
SPCR=0x00;

// TWI initialization
// TWI disabled
TWCR=0x00;

// Alphanumeric LCD initialization
// Connections are specified in the
// Project|Configure|C Compiler|Libraries|Alphanumeric LCD menu:
// RS – PORTC Bit 0
// RD – PORTC Bit 1
// EN – PORTC Bit 2
// D4 – PORTC Bit 4
// D5 – PORTC Bit 5
// D6 – PORTC Bit 6
// D7 – PORTC Bit 7
// Characters/line: 16
lcd_init(16);

while (1)
      {
      // Place your code here

               lcd_gotoxy(0,0);
               lcd_putsf(“kendali elektro”);
               delay_ms(1000);


      }
}

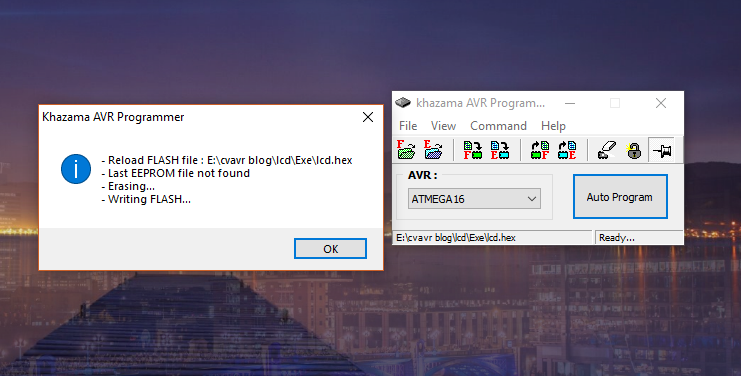

kemudian uplode file lecd.hex nya menggunakan khazama avr,
buka aplikasi nya, kemudian pilih file, disitu terdapat load FLASH file to buffer, silahkan diklik, dan cari “led.hex” nya
kemudian kli auto program, jika hasilnya seperti ini, berati sobat telah berhasil menguplode programnya
Mengakses LCD 16x2 Atmega16
project yang saya buat bisa didownload disini!
mungkin cukup sekian artikel kali ini, silahkan beri masukan, kritik, saran ataupun pertanyaan pada kolom komentar dibawah ini !
