Cara Mengakses Sensor Kekeruhan Arduino

Tulisan kali ini akan membahas tentang Sensor Kekeruhan atau Turbidity Sensorsensor kekeruhan menggunakan prinsip seperti sensor sensor yang ada pada proximity atau sensor pada robot line follower yaitu memanfaatkan cahaya,   jadi sesnsor kekeruhan ini kerjanya yaitu, salah satunya mengeluarkan cahaya dan satu yang lainya menerima cahaya,   saat sensor diletakan didalam air maka cahaya yang di pancarkan dan yang diterima akan dipengaruhi oleh kekeruhan air tersebut, misalkan ketika air nya jernih maka cahaya akan dapat diterima dengan mudah oleh penerimanya dan ketika airnya keruh maka cahaya akan sulit diterima,   penerima ini biasanya menggunakan photodiode yang apabila dia menerima cahaya pada bagian basisnya maka bagian colector ke emiternya dapat menghantarkan listrik,   sensor kekeruhan air ini sangat bermanfaat untuk mengukur kekeruhan air yang kita minum sehari hari atau juga air yang kita gunakan untuk mandi, apakah layak digunakan atau tidak.   nah cukup sekian dulu penjelasanya.  selanjutnya ini adalah sensor turbidity yang saya gunakan untuk percobaan kali ini, dibeli dari prodaknya Dfrobot, harganya sekitar ntahlah saya juga lupa :v

Cara Mengakses Sensor Kekeruhan Air (Turbidity) dan Kalibrasinya dengan Arduino

  dan ini adalah kode yang saya gunakan untuk diuplode ke arduino,   yang paling terpenting adalah membahas rumusnya. pertama kita mencari tau dulu tegangan pada saat sensor diletakan pada Air yang bener2 jernih (metode kalibrasi sendiri :v) jadi kita amati dulu berapa sih teganganya ketika sensor membaca air yang jernih, untuk itu saya gunakan rumus ADC seperti berikut:   Tegangan = input sensor * (5/1024)   input sensor adalah nilai yang didapat dari pin analog output sensor nya 5 adalah tegangan referensi sensor nya, bila ingin gunakan 3.3V maka harsu diganti 3.3 🙂 dan 1024 adalah nilai dari 10 bit yang digunakan oleh ADC arduino    selanjutnya untuk mengetahui kekeruhan dengan satuan NTU maka dibutuhkan rumus   kekeruhan = 100.00 – (Tegangan / hasil nilai tegangan pada saat membaca air jernih) x 100.00

Cara Mengakses Sensor Kekeruhan Air (Turbidity) dan Kalibrasinya dengan Arduino

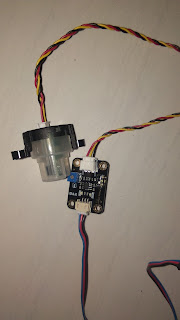

lalu seperti inilah hasil saat sensor belum dipasang pada Arduino, jika ingin merangkai sensor nya urutan kabelnya sebagai berikut:

Baca Juga :  ESP8266, Mengirim data Arduino Mega ke Thingspeak

Biru ==> Analog Arduino
Merah ==> VCC arduino (5V/3.3V)
Hitam ==> GND Arduino

Cara Mengakses Sensor Kekeruhan Air (Turbidity) dan Kalibrasinya dengan Arduino

oke cukup sekian dulu tulisan kali ini bila ada saran dan kritik silahkan dikomentar,, atau pun jika ingin bertanya silahkan dikomentar juga 🙂   keyword :Sensor TurbiditySensor Kekeruhancara mengkases sensor turbiditymengakses sensor kekeruhan arduinoturbidity arduinorumus program arduino sensor kekeruhanrumusu kekeruhanrumus turbidity arduinoanak kendalianak kendali arduinokalibrasi sensor kekeruhankalibrasi sensor turbidity
