Design PCB Proximity IR

Hello sahabat Anak Kendali,

kali ini saya akan menulis untuk berbagi rangkaian Proximity IR yang biasa digunakan untuk mendeteksi suatu benda pada jarak kemampuanya,
sama prinsipnya dengan Sensor Garis namun kali ini rankaianya dibuat Digital sehingga hanya menentukan logika 0 atau 1, dengan bantuan IC OP-AMP atau juga operational amplifier

Kunjungi  Download Desain PCB Seven Segment 1.2 inch Proteus 8

adapun

komponen yang dibutuhkan untuk membuat Design Layout IR proximity ini adalah sebagai berikut

1. Resistor 220 Ohm jumlah 2

2. Resistor 1K Ohm jumlah 1

3. LED 3mm jumlah 3

4. IC Lm358 dil jumlah 1

5. Potentiometer 1k jumlah 1

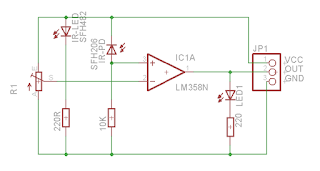

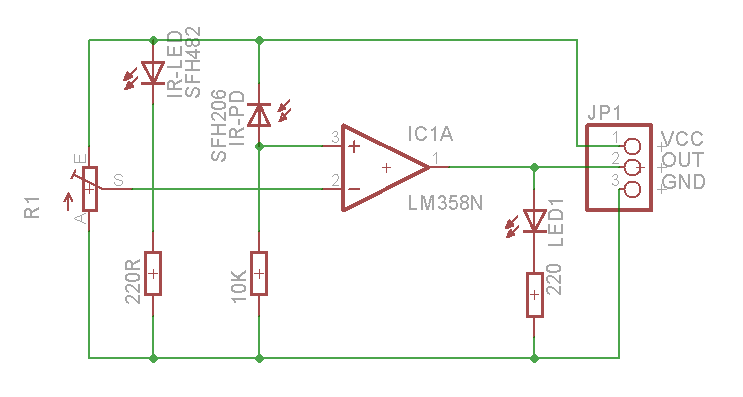

ini adalah hasil schematic yang saya buat dengan menggunkan EAGLE

Design PCB Proximity IR
pada rangkaian diatas terdapat sebuah transmitter infrared dan receiver infrared sebagai input yang masuk ke ic lm358, ic ini disebut juga op-amp atau operational amplifier yang berfungsi sebagai konverter dari tegngan analog ke digital, karena keluaran dari sensor infrared itu adalah analog maka ic lm358 mengkonversinya sehingga keluaranya menjadi digital 0 atau 1, dan potentiometer berfungsi sebagai pengatur jarak yang menentukan kapan dia harus 1 dan kapan harus 0

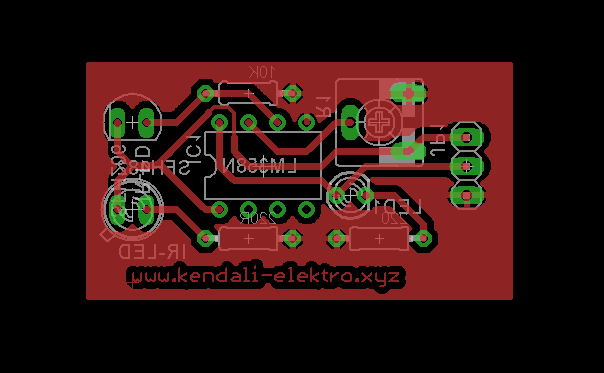

Design PCB Proximity IR
diatas adalah gambar dari hasil design yang saya buat menggunakan software EAGLE dan jika sobat mau mendownloadnya silahkan di bawah ini
Download   ||  password : www.anakkendali.com
