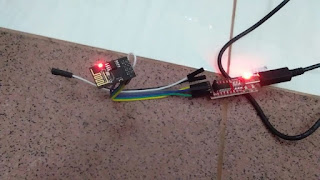

Cara Konfigurasi ESP8266 FTDI

Hello Sahabat Anak Kendali.

artikel kali ini masih membahas tentang ESP8266, jika sebelumnya kita telah membaca cara mengkonfigurasi ESP8266 dengan Arduino Mega 2560 dan juga membaca Cara mengkonfigurasi ESP8266 dengan Arduino Uno sekarang saya bukan menggunakan Arduino lagi melainkan dengan FTDI,

Sewaktu saya share artikel tentang ESP8266 di grup luar negeri, ada yang berkomentar, apa kamu tau bahwa ESP8266 bisa di akses tanpa ARDUINO, tentu saja saya jawab iya, jika kita menggunakan Esp seperti Nodemcu.

baiklah ini adalah langkah yang harus di lakukan untuk mengakses ESP8266 dengan FTDI, saya menggunakan FTDI 232. untuk mengingat kembali pin ESP8266 silahkan perhatikan gambar berikut.

saya tidak akan menampilkan pin FTDI karena dalam board nya sudah jelas tertulis nama pin nya.

selanjutnya silahkan lakukan wiring seperti berikut ini :

pada ftdi yang saya gunakan terdapat jumper pilihan 5v atau 3.3v untuk pin VCC nya, kita atur menjadi 3.3V karena ESP membutuhkan tegangan 3.3V

3.3V FTDI —– VCC ESP 8266
GND FTDI ——- GND ESP 8266
3.3V FTDI ——— EN ESP 8266
RX FTDI ———- TX ESP 8266
TX FTDI ——— RX ESP 8266

selanjutnya hubungkan PC sobat pada FTDI232 dengan menggunakan kabel USB jika terdeteksi pasti akan muncul COM PORT pada arduino IDE dibagian tool.
kemudian buka Serial Com arduino lalu atur baud rate nya 115200 dan sebelahnya both NL & CR

kemudian cobalah kirim data seperti biasanya,

AT

ok

AT+CMGR
AT+RST
AT+CWLAP
 dan lain sebagainya, jika berhasil selamat, sobat sudah bisa mengkomunikasikan FTDI dengan ESP8266
