Cara Mengakses Sensor DHT11 CVAVR

Hello Sobat Anak Kendali.

Pada Kesempatan Kali ini saya akan Menulis dan menjelaskan tentang Cara Mengakses DHT11 Atmega32 / Atmega16 CVAVR jika kita menggunakan Arduino akan sangat mudah karena sudah tersedia library nya, namun dengan menggunakan CVAVR atau mengaksesnya dengan Atmega32 atau Atmega16 dan jenis Mikrokontroller AVR lainya ada sedikit usaha mengaksesnya 😀

karena DHT11 menggunakan digital sehingga perhitunganya lumayan sulit. DHT11 memilik 4 buah PIN namun pada percobaan yang saya gunakan sudah menjadi modul DHT11 sehingga hanya terdapat 3 buah pin, namu jangan khwatir karena itu sama saja, jika sobat menggunakan komponenya langsung yang 4 pin sobat hanya perlu menambah input 5v yang dibatasi resistor sekitar 4.7K ohm
pada bagian pin Outputnya. untuk lebih jelasnya silahkan lihat gambar dibwah ini :

Cara Mengakses Sensor Ultrasonik SRF-04

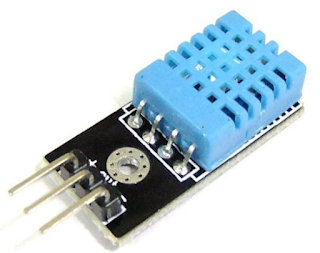

pada program yang saya buat silahkan hubungkan Ouputnya pada PORTA.6 dan modul yang saya gunakan kurang lebih gambarnya sebagai berikut:

DHT11 dapat membaca suhu pada rentang sekitar 0 sampai 50 derajat Celcius dan untuk kelembaban bisa membaca rentang 20% sampai 90%
berikut adalah program yang saya buat menggunakan CVAVR ( CodeVision AVR)

/*****************************************************
This program was produced by the
CodeWizardAVR V2.05.3 Standard
Automatic Program Generator
© Copyright 1998-2011 Pavel Haiduc, HP InfoTech s.r.l.
http://www.hpinfotech.com

Project :
Version :
Date    : 2/6/2018
Author  : Chaerul Anam
Company : Sixty Light
Comments:


Chip type               : ATmega32
Program type            : Application
AVR Core Clock frequency: 16.000000 MHz
Memory model            : Small
External RAM size       : 0
Data Stack size         : 512
*****************************************************/

#include <mega32.h>
#include <delay.h>
#include <stdlib.h>
#include <stdint.h>
#include <stdio.h>
// Alphanumeric LCD functions
#include <alcd.h>

// Declare your global variables here
#define PIN_DHT11 6
char buff[10];
uint8_t c=0, I_RH, D_RH, I_TEMP, D_TEMP, CheckSum;
int i;
void Req()
{
DDRA |= (1<<PIN_DHT11);
PORTA &= ~(1<<PIN_DHT11);
delay_ms(20);
PORTA |= (1<<PIN_DHT11);
}

void Resp()
{
DDRA &= ~(1<<PIN_DHT11);
while(PINA & (1<<PIN_DHT11));
while((PINA & (1<<PIN_DHT11))==0);
while(PINA & (1<<PIN_DHT11));
}

uint8_t receive_data()
{
    for (i=0; i<8; i++){
        while ((PINA & (1<<PIN_DHT11))== 0);
        delay_us(30);
        if (PINA & (1<<PIN_DHT11))
        c=(c<<1)|(0x01);

        else
        c=(c<<1);

        while(PINA & (1<<PIN_DHT11));
        }
        return c;
    }
void main(void)
{
// Declare your local variables here

// Input/Output Ports initialization
// Port A initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T


// Port B initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTB=0x00;
DDRB=0x00;

// Port C initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTC=0x00;
DDRC=0x00;

// Port D initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTD=0x00;
DDRD=0x00;

// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: Timer 0 Stopped
// Mode: Normal top=0xFF
// OC0 output: Disconnected
TCCR0=0x00;
TCNT0=0x00;
OCR0=0x00;

// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: Timer1 Stopped
// Mode: Normal top=0xFFFF
// OC1A output: Discon.
// OC1B output: Discon.
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer1 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
TCCR1A=0x00;
TCCR1B=0x00;
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x00;

// Timer/Counter 2 initialization
// Clock source: System Clock
// Clock value: Timer2 Stopped
// Mode: Normal top=0xFF
// OC2 output: Disconnected
ASSR=0x00;
TCCR2=0x00;
TCNT2=0x00;
OCR2=0x00;

// External Interrupt(s) initialization
// INT0: Off
// INT1: Off
// INT2: Off
MCUCR=0x00;
MCUCSR=0x00;

// Timer(s)/Counter(s) Interrupt(s) initialization
TIMSK=0x00;

// USART initialization
// USART disabled
UCSRB=0x00;

// Analog Comparator initialization
// Analog Comparator: Off
// Analog Comparator Input Capture by Timer/Counter 1: Off
ACSR=0x80;
SFIOR=0x00;

// ADC initialization
// ADC disabled
ADCSRA=0x00;

// SPI initialization
// SPI disabled
SPCR=0x00;

// TWI initialization
// TWI disabled
TWCR=0x00;

// Alphanumeric LCD initialization
// Connections are specified in the
// Project|Configure|C Compiler|Libraries|Alphanumeric LCD menu:
// RS – PORTC Bit 0
// RD – PORTC Bit 1
// EN – PORTC Bit 2
// D4 – PORTC Bit 4
// D5 – PORTC Bit 5
// D6 – PORTC Bit 6
// D7 – PORTC Bit 7
// Characters/line: 16

lcd_init(16);

while (1)
      {
      // Place your code here

      Req();
      Resp();
      I_RH = receive_data();
      D_RH=receive_data();
      I_TEMP=receive_data();
      D_TEMP=receive_data();
      CheckSum =receive_data();
            lcd_clear();
            lcd_gotoxy(0,0);
            lcd_putsf(“Humidity : “);
            lcd_gotoxy(0,1);
            lcd_putsf(“Temp : “);

      if ((I_RH + D_RH + I_TEMP + D_TEMP) != CheckSum){
      lcd_gotoxy (0,0);
      lcd_putsf(“error”);
      }

     else {
            itoa(I_RH,buff);
lcd_gotoxy(11,0);
lcd_puts(buff);
lcd_putsf(“.”);
itoa(D_RH,buff);
lcd_puts(buff);
lcd_putsf(“%”);

itoa(I_TEMP,buff);
lcd_gotoxy(6,1);
lcd_puts(buff);
lcd_putsf(“.”);
itoa(D_TEMP,buff);
lcd_puts(buff);
lcd_putchar(0xDF);
lcd_putsf(“C “);
itoa(CheckSum,buff);
lcd_puts(buff);
lcd_putsf(” “);
            }
            delay_ms(1000);
        }
     }

mungkin cukup sekian apa yang bisa saya bagikan, kurang lebihnya mohon maaf silahkan beri masukan don komentarnya dibawah !
