Pada kesempatan kali ini saya akan membagikan Library DHT11 / DHT22 untuk Atmega CVAVR dan cara pemasanganya. Sebelumnya saya hanya menulis tutorial mengakses DHT11 dengan CVAVR tanpa menggunakan Library dan sekarang supaya lebih mudah maka saya bagikan Library DHT11 / DHT22 CVAVR

Download Library DHT11 / DHT22 untuk Atmega CVAVR

yang perlu kalian lakukan adalah mendownload file library nya, kemudian di pasang saat membuat program, langsung saja

DOWNLOAD LIBRARY
DHT11/DHT22

Library DHT11 CVAVR
Library DHT22 CVAVR

Download DHT11 Library
Interface DHT11 CVAVR

AVR DHT11
Mengakses Sensor DHT11
Atmega C DHT11 DHT22

sebelum melanjutkan tutorial ini lebih baik baca dulu atikel tentang library LCD I2C CVAVR, soalnya saya menampilkan hasil sensor nya ke LCD 20×4 dengan I2C.

berikut adalah cara memasang library DHT11 nya

– Setelah Download File Library silahkan pertama di Extrack dulu kemudian didalamnya terdapat 2 file library dengan nama :
dht_master.lib
dht_master.h

untuk dht_master.h silahkan pindahkan ke folder :C/cvavr2/inc
dan dht_master.lib pindahkan ke folder :C/cvavr/lib

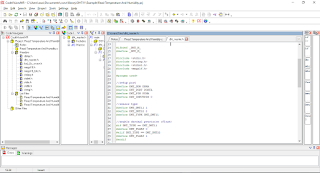

kemudian buka file project example dht11 dengan cvavr.

Download Library DHT11 / DHT22 untuk Atmega CVAVR

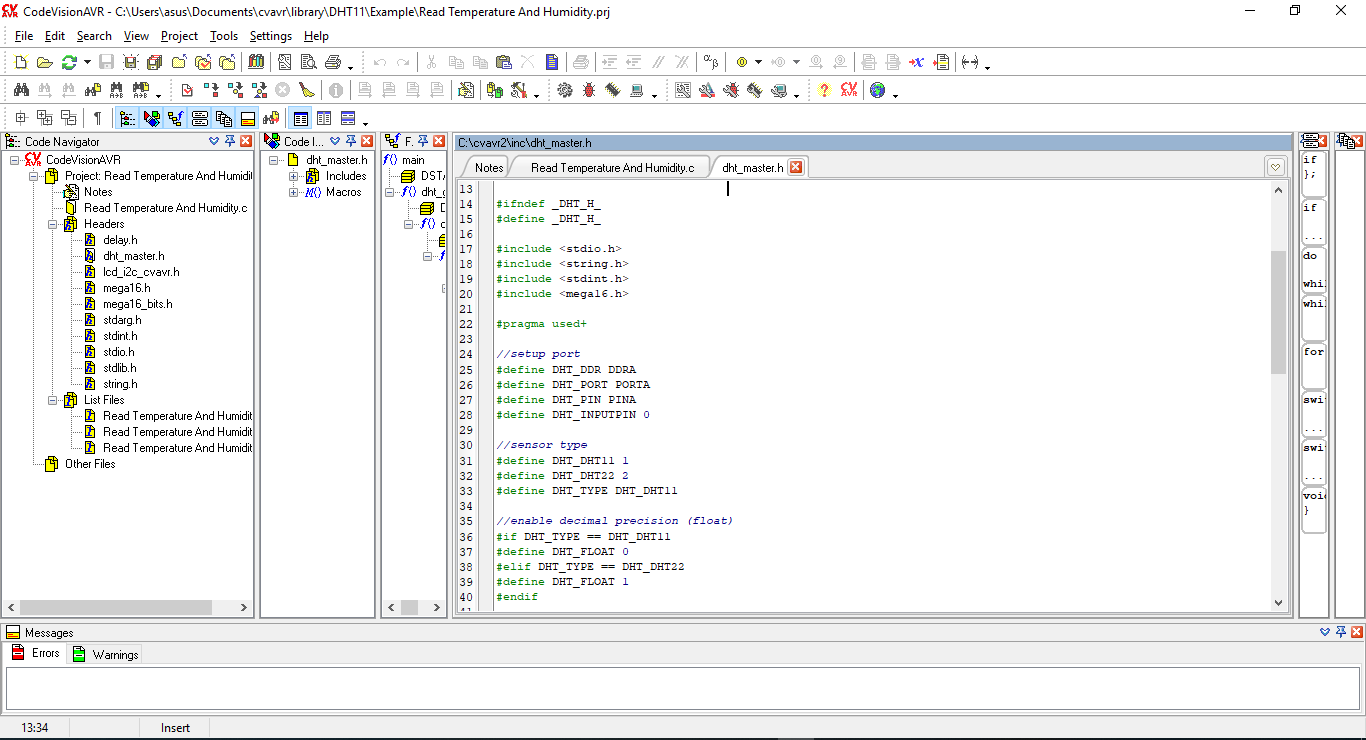

lihat gambar di atas. file dht_master.h tempat dimana kita akan merubah file header untuk jenis IC, dan juga untuk PIN yang terhubung dengan Output DHT,
disitu saya menggunakan pin A.0

berikut adalah code contoh lengkapnya.

/*****************************************************
This program was produced by the
CodeWizardAVR V2.05.3 Standard
Automatic Program Generator
© Copyright 1998-2011 Pavel Haiduc, HP InfoTech s.r.l.
http://www.hpinfotech.com
Project :
Version :
Date    : 3/22/2019
Author  : Chaerul Anam
Company : Unisi Robotik
Comments:

Chip type               : ATmega16
Program type            : Application
AVR Core Clock frequency: 16.000000 MHz
Memory model            : Small
External RAM size       : 0
Data Stack size         : 256
*****************************************************/
#include <mega16.h>
#include <lcd_i2c_cvavr.h>
#include <dht_master.h>
#include <stdlib.h>
#include <delay.h>
// Declare your global variables here
char buff[50];
uint8_t temperature = 0;
uint8_t humidity = 0;
void main(void)
{
// Declare your local variables here
// Input/Output Ports initialization
// Port A initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTA=0x00;
DDRA=0x00;
// Port B initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTB=0x00;
DDRB=0x00;
// Port C initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTC=0x00;
DDRC=0x00;
// Port D initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTD=0x00;
DDRD=0x00;
// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: Timer 0 Stopped
// Mode: Normal top=0xFF
// OC0 output: Disconnected
TCCR0=0x00;
TCNT0=0x00;
OCR0=0x00;
// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: Timer1 Stopped
// Mode: Normal top=0xFFFF
// OC1A output: Discon.
// OC1B output: Discon.
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer1 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
TCCR1A=0x00;
TCCR1B=0x00;
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x00;
// Timer/Counter 2 initialization
// Clock source: System Clock
// Clock value: Timer2 Stopped
// Mode: Normal top=0xFF
// OC2 output: Disconnected
ASSR=0x00;
TCCR2=0x00;
TCNT2=0x00;
OCR2=0x00;
// External Interrupt(s) initialization
// INT0: Off
// INT1: Off
// INT2: Off
MCUCR=0x00;
MCUCSR=0x00;
// Timer(s)/Counter(s) Interrupt(s) initialization
TIMSK=0x00;
// USART initialization
// USART disabled
UCSRB=0x00;
// Analog Comparator initialization
// Analog Comparator: Off
// Analog Comparator Input Capture by Timer/Counter 1: Off
ACSR=0x80;
SFIOR=0x00;
// ADC initialization
// ADC disabled
ADCSRA=0x00;
// SPI initialization
// SPI disabled
SPCR=0x00;
// TWI initialization
// TWI disabled
TWCR=0x00;
// ganti 16, 2 jika menggunakan lcd 16x2
lcd_begin(0x27, 20, 4);  // bisa dirubah alamat i2c nya, biasanya 0x27 dan 0x3F
lcd_clear();
while (1)
      {
      // Place your code here
       lcd_gotoxy(0,0);
       lcd_print("www.anakkendali.com");
if(dht_gettemperaturehumidity(&temperature, &humidity) != -1) {
itoa(temperature, buff);
            lcd_gotoxy(0,1);
lcd_print("temperature: "); lcd_print(buff); lcd_print("C");
itoa(humidity, buff);
            lcd_gotoxy(0,2);
lcd_print("humidity: "); lcd_print(buff); lcd_print("% RH");

} else {
lcd_print("error");
}
delay_ms(500);
      }

}

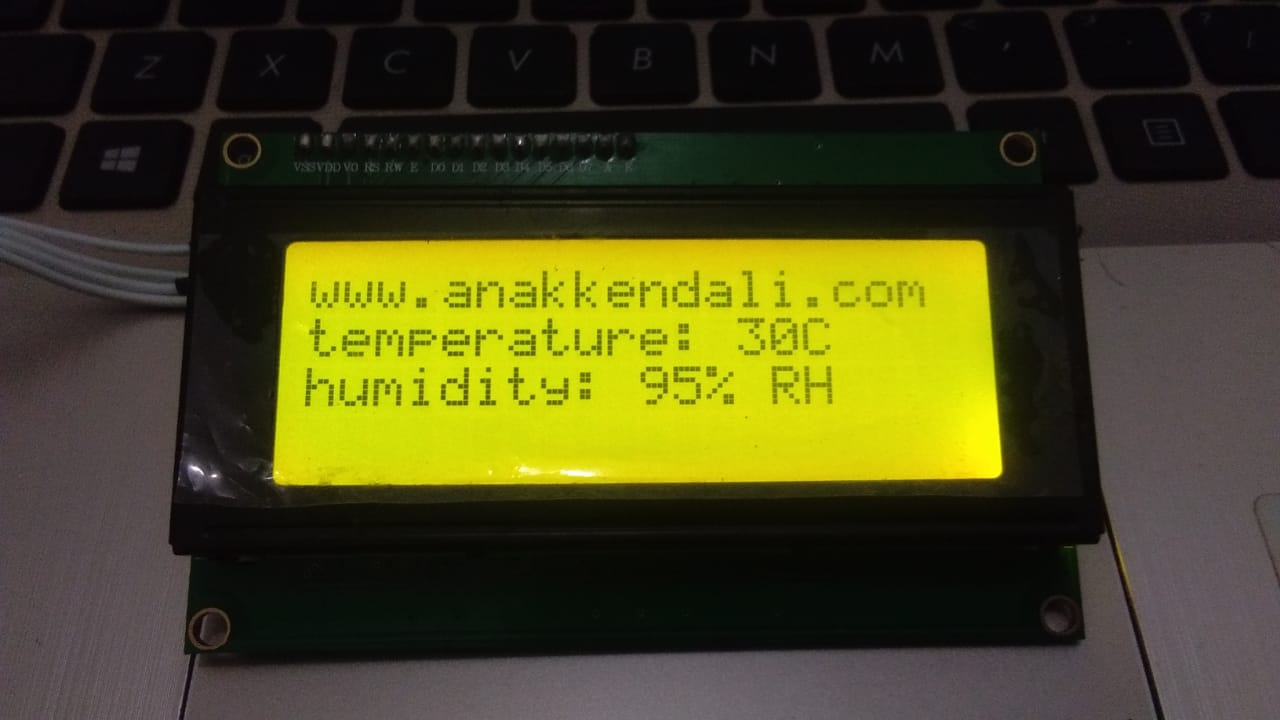

untuk melihat hasilnya silahkan tonton video berikut ini :
mungkin cukup sekian apa yang bisa saya bagikan kali ini, semoga bermanfaat, jangan kupa hubungi saya di WA atau Messenger.
