Labview, Membuat Model Simulasi

Hello Sahabat Anak Kendali.


pada kesempatan kali ini saya akan menuliskan artikel tentang cara membuat model simulasi labview sebelumnya saya sudah menulis artikel dengan judul Menkonfigurasi Parameter Simulasi
dan jika belum mempunyai software labview silahkan bisa di ambil pada artikel Download Labview Trial untuk Belajar Pemula

Labview, Membuat Model Simulasi
kita akan membuat model simulasi berdasarkan gambar diatas, sesuai hukum newton bahwa sigma F akan sama dengan massa dikali percepatamya
F = ma
pada gambar terdapat sebuah massa, spring dan damper yang diberikan sebuah gaya (F) lalu berpindah sejauh x sehingga diperoleh persamaan :
F(t) – kx(t) – cx'(t) = mx”(t)
x’ adalah turunan awal dari x dan x” adalah turunan kedua dari x dari persamaan diferensial diperoleh sebagai berikut :
x”(t) = ( F(t) – kx(t) – cx'(t) ) / m
dimana t adalah lama waktu melakukan simulasi
pada artikel kali ini kita akan membuat simulasi untuk mengulang proses  membagi gaya dengan nilai massa untuk menghitung percepatan
kemudian buat file >> new vi , untuk lebih jelasnya silahkan baca artikel berikut Membuat Diagram Simulasi

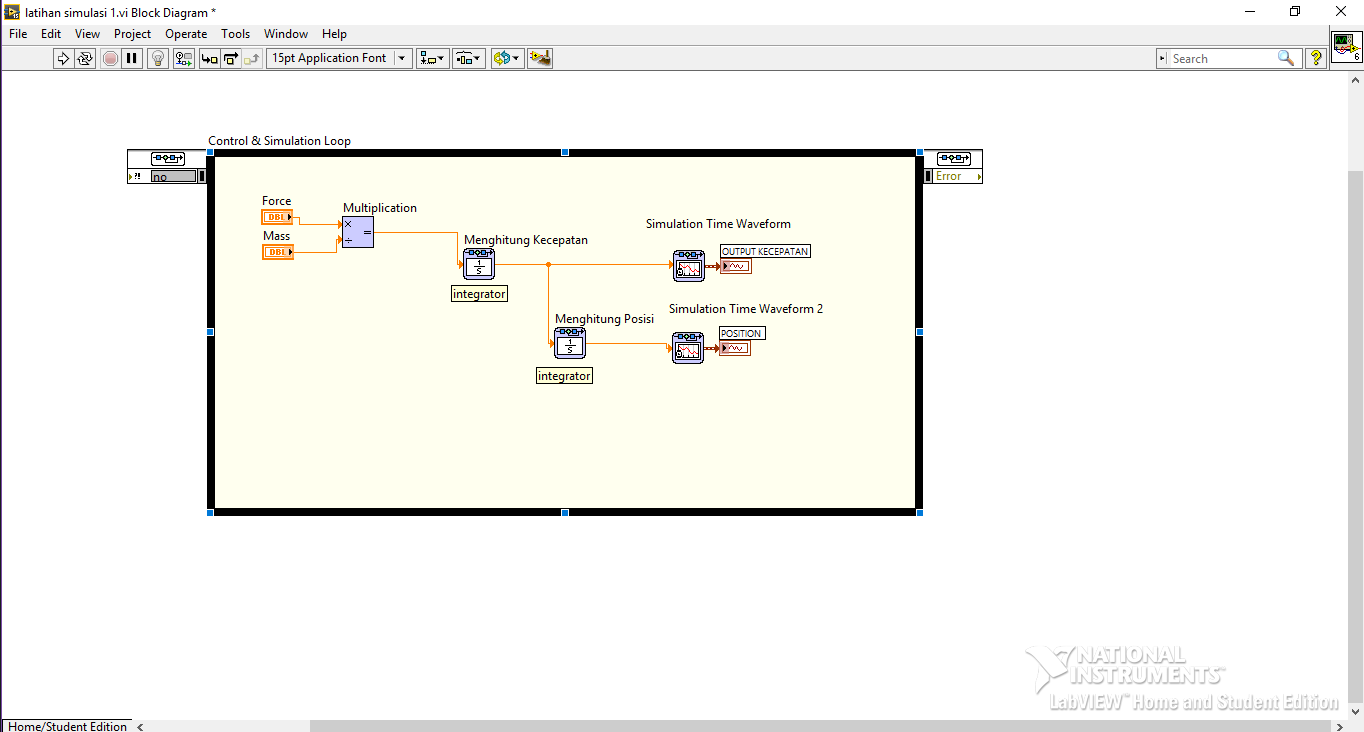

jika sudah selesei buatlah program seperti pada gambar berikut :
Labview, Membuat Model Simulasi

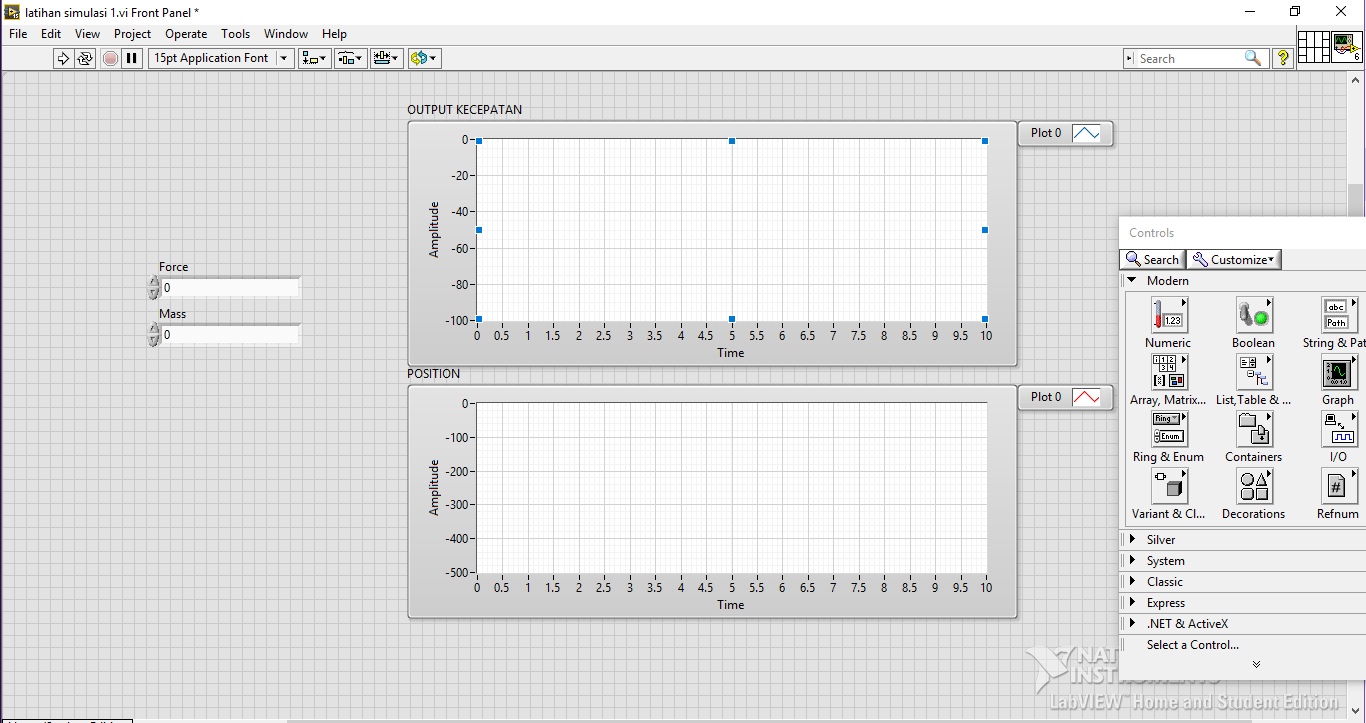

dan berikut adalah tampilan untuk Front Panel nya,
Labview, Membuat Model Simulasi
silahkan di coba dan diamati output yang dihasilkan, dengan cara merubah nilai massa dan gaya nya.
jika ada yang di pertanyakan silahkan tulis di komentar dan terus ikuti blog ini untuk terus belajar tentang labview.
