Rangkaian Sismin Atmega8 / Atmega328 Skematik dan Board

Hello sahabat Anak Kendali,

pada kesempatan kali ini saya akan menuliskan dan berbagi rangkaian sistem minimum atau juga disebut sismin Atmega8 dan Atmega 328 kedua Ic mikrokontroller ini memiliki dua puluh empat kaki jadi untuk rangkaian skematik dan boardnya sama sebelumnya saya sudah menulis dan berbagi untuk rangkaian Sistem Minimum Atmega16 / Atmega32

Sistem Minimum Atmega 8 ini adalah revisi artikel yang sudah mulai tenggelam di pencarian google. karena saya ingin mengangkatnya kembali ke permukaan maka artikel tentang sistem minimum Atmega328 diperbaharui baik link download dan juga link artikel nya.

Sismin Atmega328 dapat di isi bootloader Arduino UNO atau Arduino Nano atau bisa juga langsung di program dengan menggunakan CVAVR silahkan download dan lanjutkan membaca artikel tentang Sismin Atmega328 sampai selesai

Rangkaian Sismin Atmga8 / Atmega328 Skematik dan Board

kenapa kita memerlukan rangkaian sistem minimum untuk bisa memprogram Ic tersebut ?
maka jawabanya ada di ujung langit :v

Baca Juga :  EAGLE, Download Skematik Dot Matrix 8x8 max7219

yah tentu saja kita perlu kalo tidak dibuat rangkaianya bagaimana cara kita mentransfer program dari komputer ke IC tersebut. pada rangkaian Sistem minimum terdapat osilator yang menggunakan Crystal berguna sebagai frekuensi saat mikrokontroller memproses suatu data, apabila kita tidak menggunakan osilator tersebut maka Ic tersebut hanya menggunakan frekuensi clock internal sekitar 4Mhz
jika menggunakan frekuensi internal maka mikrokontroller kita tidak akan bekerja dengan maksimal terlebih lagi dalam program pewaktuan.
baiklah yang dibutuhkan untuk membuat rangkaian sismin Atmge8/Atmega328 adalah sebagai berikut :

1. Resistor 1k  jumlah 1
2. Resistor 470 jumlah 1
3. Capacitor 4,7uF jumlah 1
3. Capacitor 22pF jumlah 2
4. Crystal 16Mhz jumlah 1
5. Pin Male/Female Header jumlah 2
6. DC jack jumlah 1
7. Regulator Tegangan 7805 jumlah 1
8. LED 3mm jumlah 2
9. Push Button kaki 4 jumlah 1

Baca Juga :  Cara Convert Eagle ke Corel Draw

dan berikut adalah gambar sekematik yang saya buat menggunakan Software EAGLE

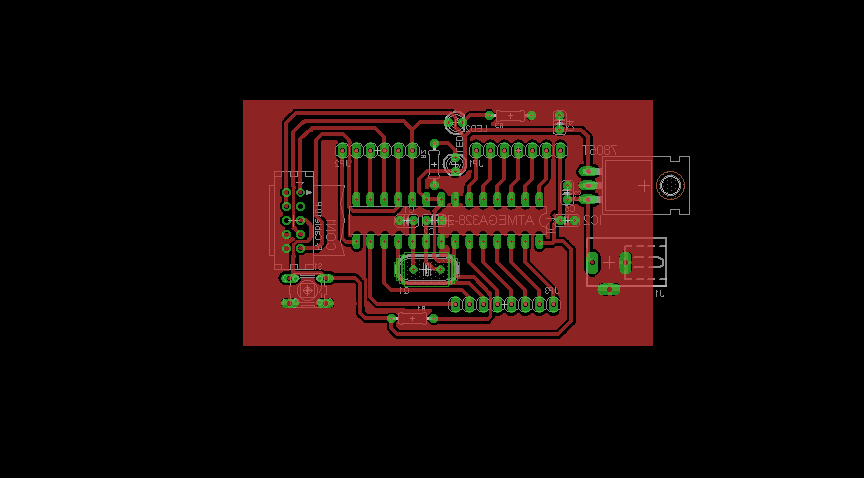

Rangkaian Sismin Atmga8 / Atmega328 Skematik dan Board
Rangkaian Sismin Atmga8 / Atmega328 Skematik dan Board

jika sobat ingin mendownload file EAGLE nya silahkan di bawah ini, dan mohon kesediaanya untuk mengeshare artikel ini di media sosial sobat, supaya saya rajin memposting di www.anakkendali.com

Download disini!

mungkin cukup sekian apa yang bisa saya bagikan kali ini.
