Hello Sahabat Anak Kendali,

pada kesempatan kali ini saya akan menulis artikel untuk tutorial simulasi Arduino dengan Proteus 7 atau proteus 8

banyak alasan kenapa orang membutuhkan simulasi dibandingkan langsung terjun ke real nya, salah satunya karena belum ada dana untuk membeli hardware arduino, atau juga karena ingin mempelajari simulasi, jangan salah,

simulasi adalah hal yang sangat penting karena dengan simulasi kita dapat mencegah kesalahan besar, setidak nya dengan simulasi kita bisa mempunyai suatu plant atau sistem dengan kebenaran yang hampir mendekati real nya.

Kunjungi  Tutorial Lengkap Membuat Smart Home dengan Arduino

baiklah pada software proteus belum ada library arduino untuk itu silahkan ikuti tutorial Cara Memasang Library Arduino pada Proteus

jika sudah ada kita lanjutkan untuk tutorial runing led arduino simulasi proteus,

pertama buka terlebih dahulu software arduino nya, kemudian pilih file >> preference >> centang pada kolom compile
dengan ini kita bisa mendapatkan file hex nya.

selanjutnya silahkan klik tool >> board, pilih arduino uno,

sekarang buatlah program seperti berikut lalu compile programnya :

void setup() {
  // put your setup code here, to run once:
for (int i = 7; i<=13; i++){
  pinMode (i, OUTPUT);
  digitalWrite(i, 1);
}
}

void loop() {
  // put your main code here, to run repeatedly:
for (int i = 7; i<=13; i++){
  delay(100);
  digitalWrite(i, 0);
  delay(200);
  digitalWrite(i, 1);
  delay(200);
}
}

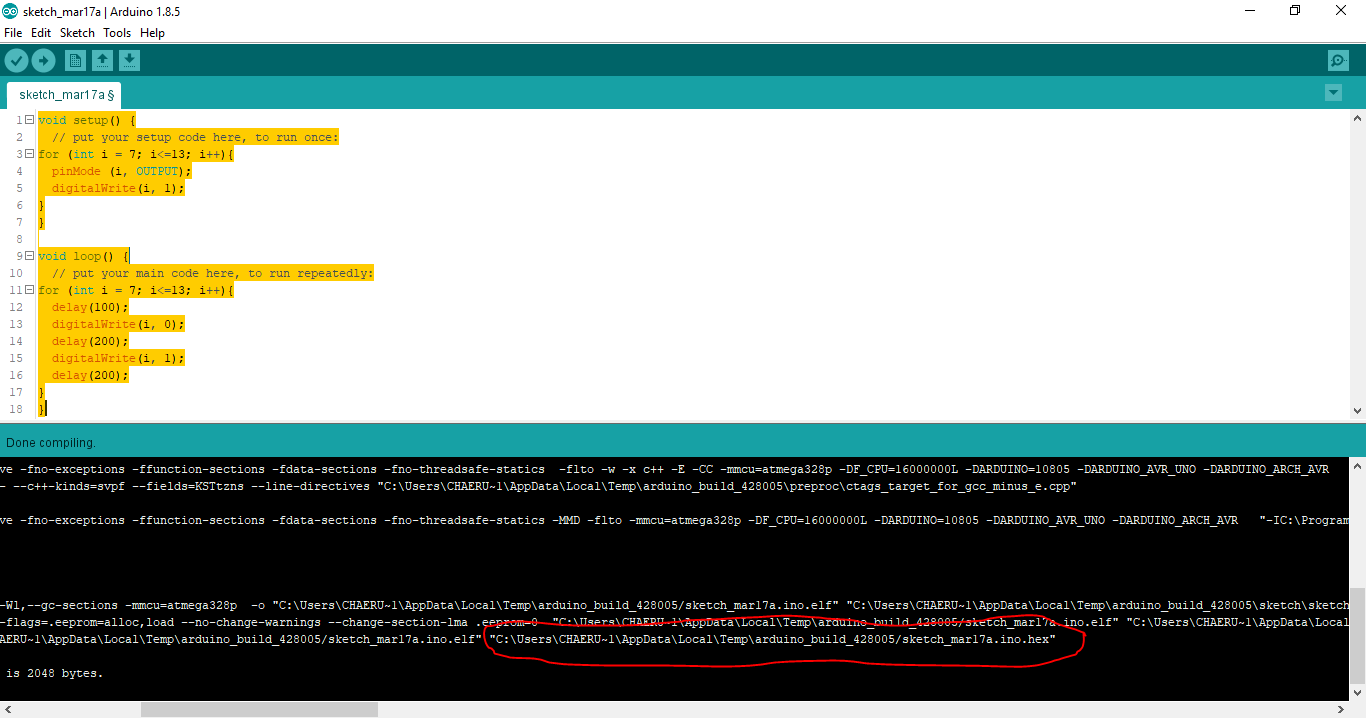

setelah itu kita harus menyalin file hex nya, dengan cara seperti berikut. lihat gambar dibawah :

pada gambar diatas ada yang di lingkari warna merah silahkan copy, itu adalah tempat penyimpanan file program .hex nya

Kunjungi  Download Proteus 8.11 Free Full Version

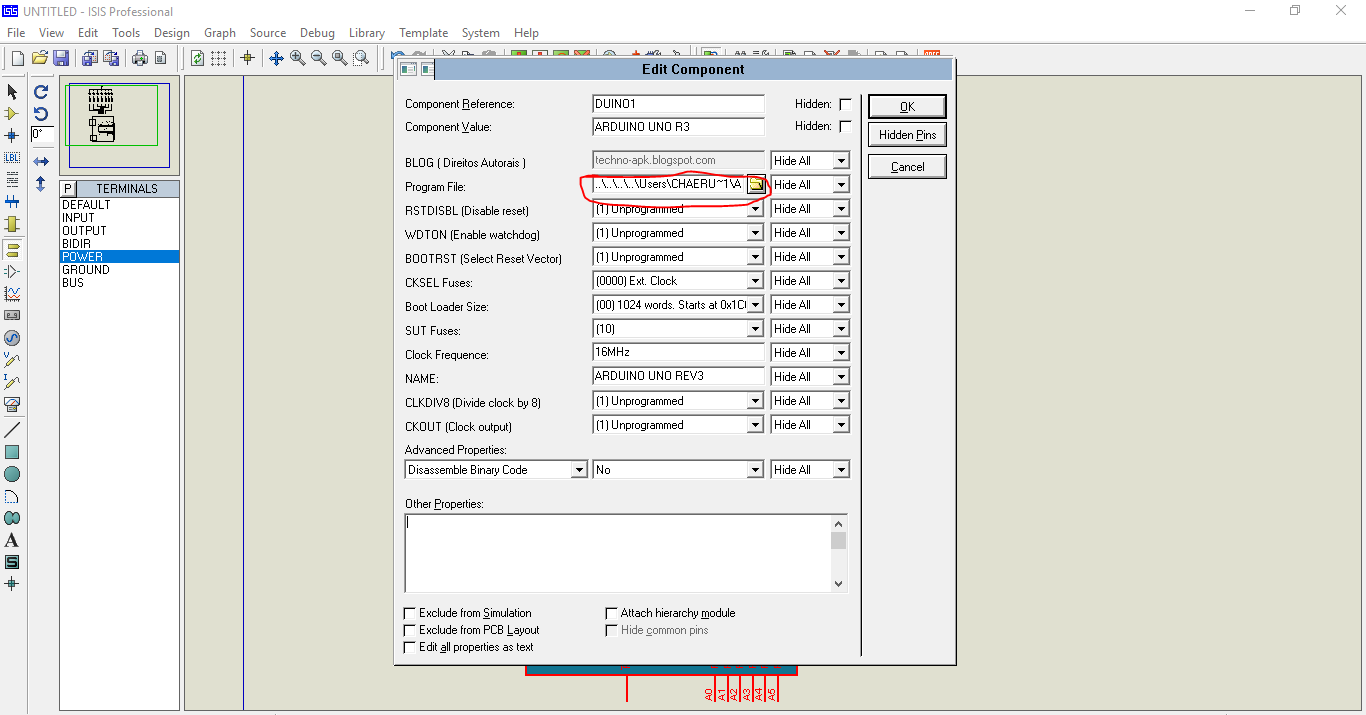

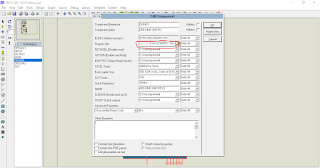

buka proteusnya, dan pastekan di kolom berikut yang di linkari warna merah, kemudian klik ok

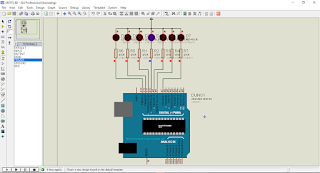

 untuk rangkaian dan hasilnya nya bisa di lihat di gambar bawah, led berjalan dari pin 7 sampai pin 13.

cukup sekian apa yang bisa saya tuliskan kali ini, semoga bermanfaat, jika ada yang ditanyakan, tulis dikolom komentar.
