Hello Sahabat Anak Kendali.

pada kesempatan kali ini saya akan menuliskan tutorial tentang PLC, program Interlock, karena ini adalah artikel pertama jadi saya akan tuliskan cara penggunaan software Cx One programmer dan Designer nya, sehingga kita bisa melakukan simulasi,

langsung saja jika belum punya software nya silahkan diambil dulu di

href="https://www.anakkendali.com/2018/03/download-software-cx-one-programmer-plc.html">Download Software Cx-One Programmer

jika sudah punya silahkan buka software CX-One nya yang bernama CX-Programmer, kemudian pilih New Project dan akan tampil seperti gambar berikut :

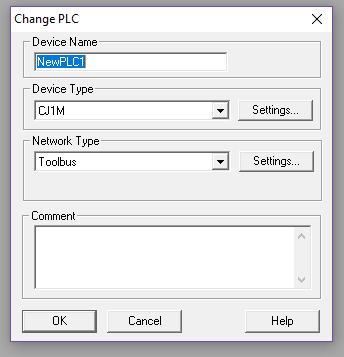

silahkan di kasih nama bebas device name nya, tapi tidak boleh di spasi, untuk device typenya karena kita tidak menggunakan hardware secara langsung jadi bebas sajalah pilih yang mana, saya pilih default saja CJ1M, network type juga biarkan saja karena kita cuma mau menggunakan simulasi.

Kunjungi  Tutorial PLC, Penggunaan Counter OFF

langsung klik Ok. untuk langkah pertama selesei, dan biarkan saja dulu, selanjutnya kita buka software CX-One yang bernama CX-Designer untuk membuat HMI PLC Omron nya,

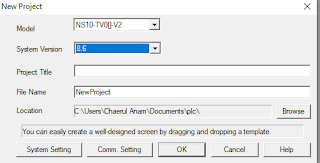

jika sudah, klik new project amaka akan tampil gambar seperti berikut :

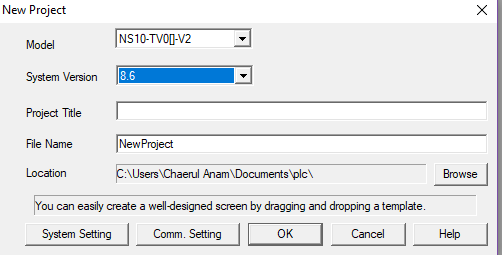

untuk model silahkan pilih yang sesuai, coba sendiri biar tau perbedaanya, saya menggunakan model seprti digambar, layar screen nya kecil saja, dan system versinya pilih saja yang paling terbaru yang terpasang di laptop kita, lalu pilih OK.

Kunjungi  Download Software Cx-One Programmer PLC

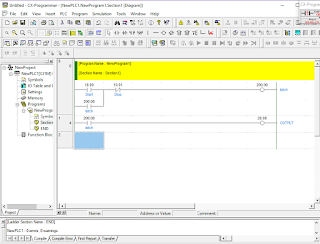

kemudian buka lagi CX-Programmer nya, dan buat program seperti berikut :

harus diingat pemberian alamat untuk setiap lader nya, untuk dicocokan pada HMI di CX-Designer

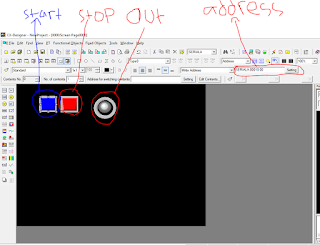

kemudian buka CX-Programmernya, dan buat design seperti berikut :

silahkan design sekreatif kalian biar terlihat lebih menarik,
kemudian untuk menjalankanya, pada CX-Designer pilih Tool >> Test >> centang Connect to CX simulator, dan Ok.
Untuk di CX-Programmer pilih Simulation >> Start PLC-PT Integreted Simulation

Kunjungi  Tutorial PLC, TIMER Runing LED

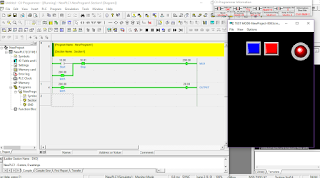

dan hasilnya sebagai berikut :

mungkin cukup sekian apa yang bisa saya tulis, semoga bermanfaat. jika ada kesulitan silahkan tanyakan di komentar
