Cara Konfigurasi ESP8266 Arduino Uno

Hello Sahabat Anak Kendali,

dalam kesempatan kali ini, saya ingin sedikit menambahkan tentang dasar penggunaan Arduino dengan ESP8266, jika sebelumnya saya mencoba ESP8266 dengan Arduino Mega 2560 sekarang Saya akan memberikan contoh untuk konfigurasi Arduino Uno dengan ESP8266

sebenarnya tidak jauh berbeda dengan Arduino Mega 2560 hanya saja karena Arduino Uno sedikit memiliki pin Serial, jadi ada perbedaan juga, namun pada arduino kita sudah disediakan library softwareserial yang bisa agan download di google

Cara Konfigurasi ESP8266 dengan Arduino mega 2560

dan kali ini saya tidak menggunakan software serial dulu karena hanya untuk test Arduino Uno dengan ESP8266

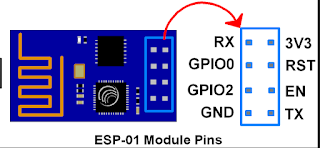

langsung saja ini adalah gambar pin ESP8266 perhatikan baik baik, banyak dari kita sering salah dengan penentuan pin ESP8266

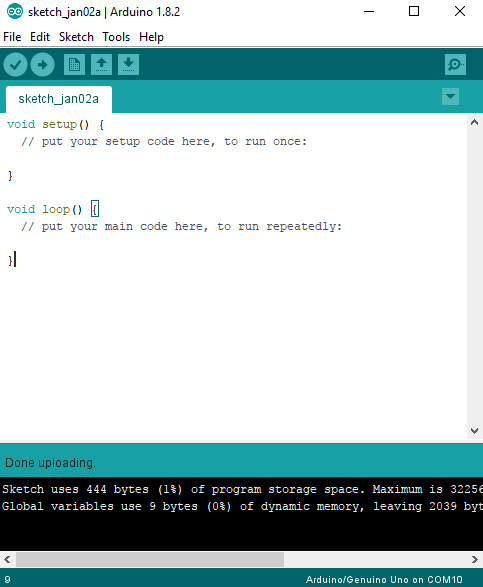

jika sudah benar menghubungkan  Arduino Uno dengan ESP8266 selanjutnya kita akan menguplode program kosong pada Arduino Uno
sebelum itu jangan dipasang dulu pin TX dan RX nya, karena pin TX RX digunkan untuk komunikasi Arduino Uno dengan PC kita,
Konfigurasi ESP8266 dengan Arduino Uno
Setelah itu silahkan hubungkan Arduino Uno dengan ESP8266 seperti berikut :
1. 3.3V Arduino ———  VCC ESP8266
2. GND Arduino ——— GND ESP8266
3 TX Arduino ———– TX ESP8266
4. RX Arduino ———– RX ESP8266
5. 3.3V Arduino ———  EN ESP8266
jika sudah selesai maka bukalah Serial monitor Arduino ubah Baud Rate menjadi 115200 dan seting samping baud rate menjadi “Both NL & CR

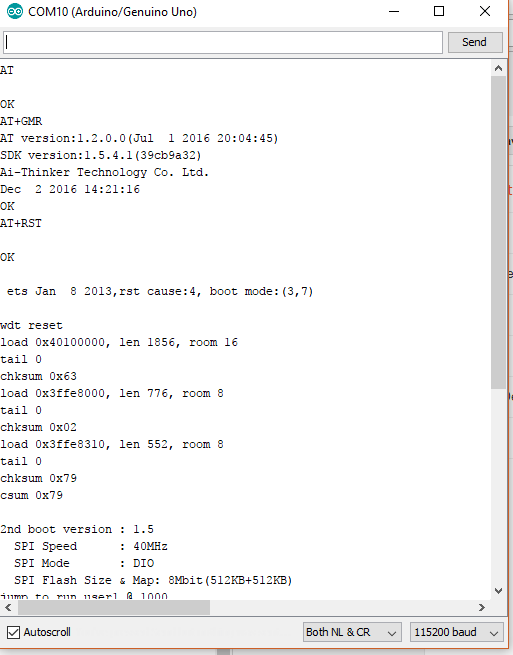

dan hasilnya Seperti pada gambar dibawah ini.
Konfigurasi ESP8266 dengan Arduino Uno
untuk mengetes nya silahkan terlebih dahulu kirimkan
AT
jika di respon OK berarti konfigurasi ESP8266 berhasil.
AT+GMR
AT+RST
AT+CWLAP
ok mungkin cukup sekian postingan kali ini, jika ada saran kritik ataupun pertanyaan silahkan dikolom komentar.
