Design PCB Relay Optocoupler Arduino ESP8266

Hello sahabat Anak Kendali.

pada kesempatan kali ini saya akan membagikan hasil Design PCB Relay Optocoupler Arduino ESP8266.

design pcb saya buat menggunakan aplikasi EAGLE. karena saya sudah terbiasa dan familiar dengan aplikasi ini dibandingkan dengan proteus KICAD atau fritzing atau yang lainya.

Kunjungi  ESP8266, Cara Mengirim Data Sensor Suhu ke Web Thingspeak

yah tidak masalah harus menggunakan aplikasi apa, yang terpenting hasil

nya 😀

baiklah PCB ini bisa digunakan untuk membuat alat Kontrol relay menggunakan Internet, atau Kontrol relay menggunakan Wifi, Kontrol Relay mengguanakan ESP8266 yah atau sejenisnya.
bisa dikatakan modul ini untuk alat membuat smarthome berbasis internet, berarti bisa disebut IOT juga kan.

Kunjungi  ESP32, Mengirim DHT11 ke Cayenne

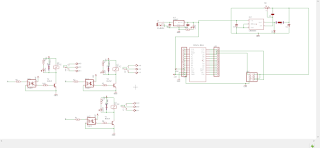

baiklah langsung saja kamu bisa Download Skematik dan Board Relay ESP8266 Arduino nya untuk kamu cetak atau redesign sesuka hati

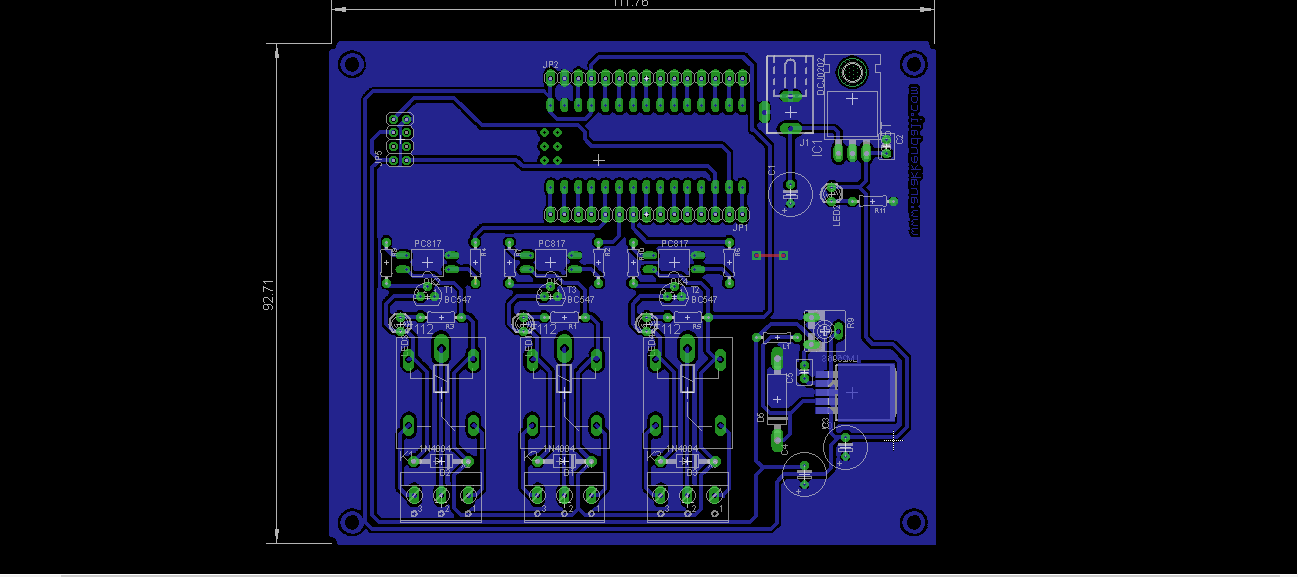

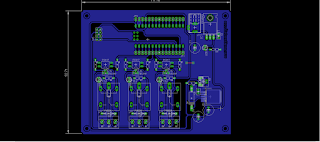

berikut gambar hasilnya

untuk mendownload hasil design PCB nya silahkan Download Disini

mungkin itu saja yang bisa saya bagikan kali ini semoga bermanfaat dan jangan lupa untuk berkomentar dibawah !

Kunjungi  Tutorial ESP8266 Mengakses Sensor INA219 dengan Beban Door Lock

6 thoughts on “Design PCB Relay Optocoupler Arduino ESP8266

  • September 11, 2018 pada 9:28 am
    Permalink

    bisa mas, visit link, terus sampai ke Google Drive,, maaf ada i klanya 🙂

    Balas
  • Mei 15, 2020 pada 1:11 pm
    Permalink

    Nilai komponen2 untuk regulator dgn lm2596 nya blm ada mas, tlg infonya ya. Tq..

    Balas
    • Mei 15, 2020 pada 8:50 pm
      Permalink

      kalo ada inductor nya pake 6.8uH atau mendekati
      diode nya bisa pake diode skotcky 5A atau 3A seperti 1n5822
      potensio nya bisa pake 1k
      kapasitor nya 470uF

      Balas
