Labaview, Mengkonfigurasi Parameter Simulasi

Hello Sahabat Anak Kendali.

Artikel kali ini akan melanjutkan mengenai Labview, dan pada kesempatan kali ini saya akan menuliskan tentang cara mengkonfigurasi parameter simulasi pada labview, sebelumnya saya telah menulis artikel yang berkaitan tentang Cara Membuat Diagram Simulasi

karena saling berkaitan artikelnya pastikan sudah menyimpan file sebelumnya, jika masih belum punya silahkan baca lagi Cara Membuat Diagram Simulasi dan jika belum punya software labview silahkan dapat di ambil pada Download Software Labview Trial untuk Belajar Pemula

baiklah berikut adalah langkah Labaview, Mengkonfigurasi Parameter Simulasi :

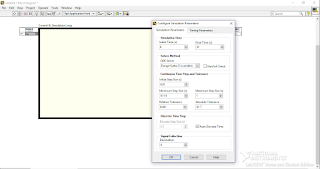

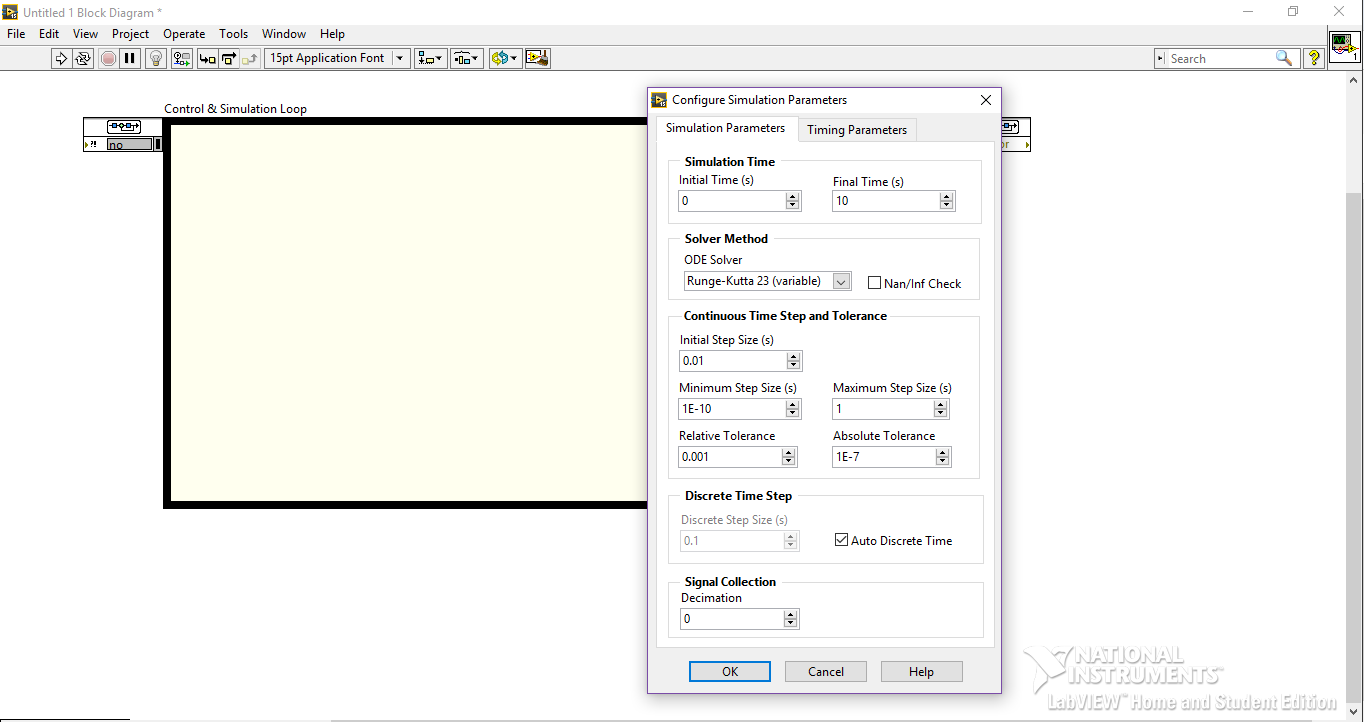

1. pada gambar dibawah silahkan double klik input node yang terdapat di bagian pojok kiri atas control & simulation loop untuk menampilkan configure simulation parameter dialog box, atau juga bisa dilakukan dengan cara klik kanan pada border control & simulation loop dan piih configure simulation parameter


2. pastikan nilai final time (s) = 10, yang menentukan simulasi akan dijalankan selama 10 detik.

Baca Juga :  Labview, Membuat Model Simulasi Bagian 2

3. klik pada Ode Solver kemudian tarik kebawah menu untuk melihat daftar ode solvers yang dimiliki oleh control design & simulation modul. jika terdapat (variable) pada ode solver hal ini berarti bahwa solver tersebut memiliki variable step size, pastikan tanda centang pada default ODE solver runge kutta 23 (variable)

4. karena ODE solver ini merupakan variable step size solver. kita dapat menentukan minimum step size (s) dan maximum step size (s) yang dapat dipakai oleh ODE ini, ketikan nilai 0,01 pada maximum step size (s)

5. klik pada timing parameter tab untuk mengakses parameter yang mengatur seberapa cepat simulasi di eksekusi.

Baca Juga :  Download Labview Trial untuk Belajar Pemula

6 pastika Syncronize loop to Timing Source checkbox tidak dicentang, opsi ini digunakan untuk menentukan bahwa simulasi dijalankan tanpa kriteria pewaktuan (lebih cepat dari waktu sebenarnya)

7. klik ok untuk menyimpan perubahan dan balik ke diagram simulasi

semoga bermanfaat apa yang saya tulis, silahkan kunjungi terus blog nya, untuk belajar tentang labview lebih lanjut lagi,
