Labview, Membuat Diagram Simulasi

Hello Sahabat Anak Kendali.

pada kesempatan kali ini saya akan menulis artikel tentang cara membuat diagram simulasi pada labview
untuk memulai belajar labview kita harus punya software nya terlebih dahulu, jika belum punya silahkan ambil software nya dihalaman Download Laview Trial untuk Belajar Pemula

jika sudah punya dan ter instal di laptop silahkan ikuti langkah berikut untuk memulai belajar simulasi,

1. buka software labview, karena masih trial mungkin disitu terdapa sisa hari pemakaian, dan jika sudah habis masa pemakaianya silahkan terlebih dahulu rubah tanggal atau tahun di laptop anda menjadi mundur kebelakang saat sebelum menginstal labview, lebih cepat rubah tahunnya,
kemudian buka software labview disitu pasti sisa waktu pemakaian masih ada, kemudian pilih launch, atur tanggal nya seperti semula supaya tetap bisa mengakses internet, lakukan seperti hal ini setiap membuka software labview, jika tidak mau ribet silahkan beli lisensinya di situs asli labview.

Baca Juga :  Labview, Cara Interface dengan Arduino Komunikasi Serial

2. kemudian pilih File >> New VI untuk membuat program pada labview VI = Virtual instrument.

3. pilih Window pdala labview lalu klik Blok diagram untuk menampilkan blok diagram, atau bisa juga dengan perintah CTRL+E.

4. pada jendela atau halaman Blok diagram silahkan klik kanan maka akan muncu Functions Pallate
atau juga bisa dengan memilih View >> Functions pallete.

5. cari control design & simulation untuk menampilkan simulation pallate

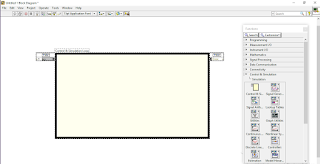

6. pilih balok simulation dan kemudian pilih balok seperti gambar berikut :

kemudian kilk pada diagram blok drag dan geser kemudian lepaskan untuk mengakhiri.

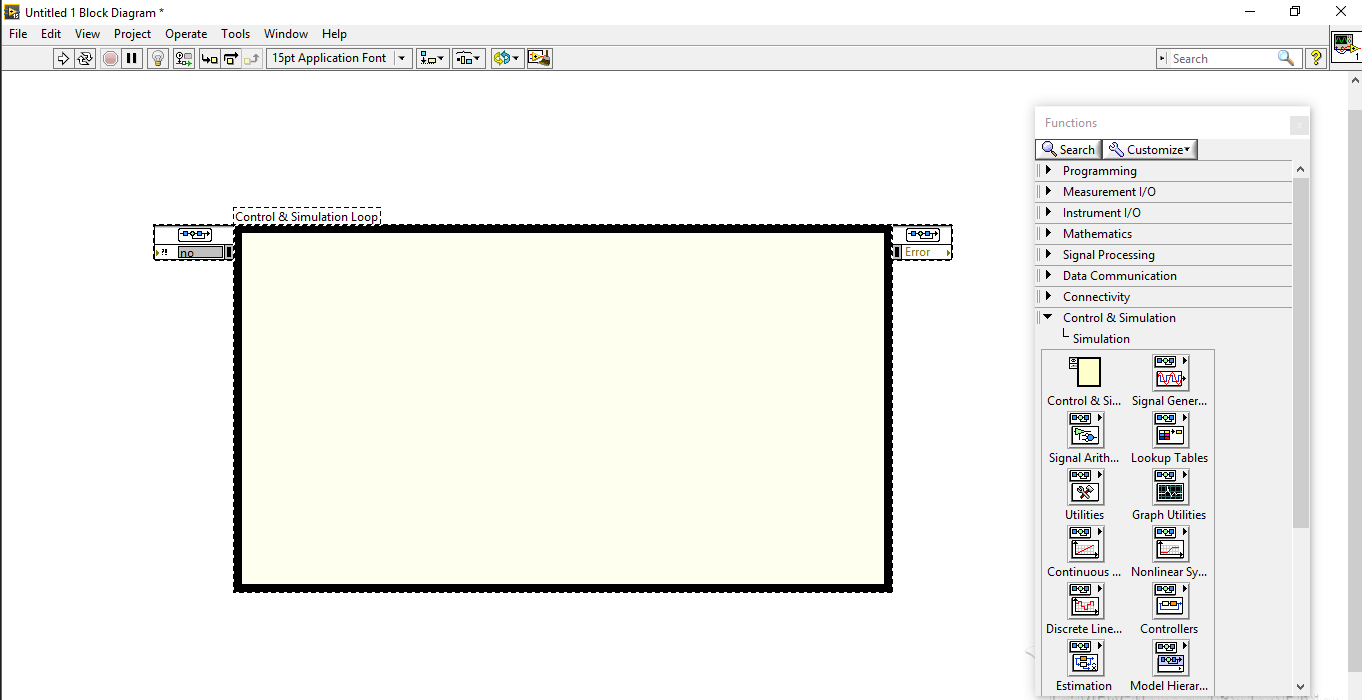

dan hasilnya seperti pada gambar berikut :

simulation diagram adalah area tertutup yang dilingkupi control & simulation loop memilik warna kekuning coklatan yang membedakan dengan area lainya di diagram blok,

Baca Juga :  Labaview, Mengkonfigurasi Parameter Simulasi

selanjutnya silahkan save terlebih dahulu file nya kemudian kita akan lanjutkan pada artikel selenjutnya.
