Tutorial CVAVR, Kontrol Motor DC Driver L293D/L298N Proteus

Hello Sahabat Anak Kendali
pada kesempatan kali ini saya akan menulis artikel tentang Cara mengendalikan Motor DC dengan Atmega CVAVR. namun saat ini saya masih menggunakan simulasi dengan software Proteus ISIS7, Atmega16, Atmega32, Atmega8, Atmega328

untuk mengakses motor DC tentunya kita memerlukan pengaturan PWMdan PWM merupakan salah satu bagian dari fungsi timer,

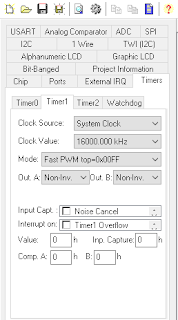

pada codewizard CVAVR silahkan aktifkan fungsi timer1 dengan frekuensi clock  16Mz jika kita menggunakan crystal external berhubung simulasi jadi kita pakai saja yang 8Mz lihat contoh gambar berikut untuk setingan code wizardnya

  dengan konfigurasi diatas kita dapat mengatur pwm dengan referensi 8bit artinya pwm dapat diatur mulai dari 0 sampai 255 jika sobat mengaturnya untuk 10bit tentu pengaturan pwm nya bisa dari 0 sampai 1023, dan jika menggunakan 16bit pengaturan pwm nya bisa dari 0 sampai 65535, tidak ada perbedaan hanya saja semakin besar bit yang digunakan maka pengaturan pwm nya lebih sepesifik, tapi saya hanya menggunakan 8bit saja alasanya mungkin pengen irit dan lebih mudah buat saya sendiri 😀

Baca Juga :  ATmega16/32, CVAVR Cara Mengakses LCD I2C CodeVision

untuk membuat rangkaian simulasi Proteus Isis7 silahkan gunakan driver l293 atau l298 kemudian dihubungkan ke dua buah motor dc. lihat gambar berikut

selanjutnya membuat program dengan Codevision AVR sebagai berikut,

saya tampilkan program intinya saja, yang berada di dalam while loop true,
semoga agan tidak lupa untuk mengaktifkan ADC, PORTD.2, PORTD.6 sebagai keluaran dan TIMER 1 sebagai PWM

cukup sekian dan terimakasih, jangan lupa komentarnya, jika ada yang ingin ditanyakan atau kritikanya
