Tutorial CVAVR, Simulasi Digital IO Atmega Proteus

Hello Sahabat Anak Kendali,
pada kesempatan kali ini saya akan menulis artikel tentang tutorial cara simulasi program CVAVR dengan menggunakan ISIS7.
untuk kalian yang masih baru dan belum memiliki sistem minimum Atmega sehingga dengan simulasi adalah salah satu cara untuk tetap belajar mengenai mikrokontroller AVR
lagnsung saja ini langkahnya !!!

mau membuat sistem minimum atmega sendiri? silahkan baca Cara Membuat Sistem Minimum Atmega16 / Atmega32 / Atmega8535 dan Cara Membuat Sistem Minimum Atmega8 / Atmega328

buka file ISIS 7 nya !

kalo kamu belum punya software proteus ISIS nya silahkan download ISIS7 Download disini !!!

Instalasi Proteus 8 untuk Simulasi Arduino

selanjutnya silahkan instal dulu software ISIS 7- nya jika sudah silahkan buka softwarenya dan buatlah rangkaian seperti pada gambar berikut.

Tutorial CVAVR, SImulasi Digital IO Atmega Proteus

kemudian buka software CVAVR nya untuk memulai membuat program
jika belum punya softwarenya sobat bisa Download juga disini
tanya di komen kalo ga ngerti instal nya 😛

coba diperhatikan gambarnya, pertama klik new >> project >> yes >> akan tampil seperti gambar di atas !
trus liat yang di kasih warnah merah, pilih chip sesuai kebutuhan, karena kali ini kita akan pakai Atmega16 maka pilih Atmega16 clock nya rubah menjadi 8,000000 hz atau 8MHz .

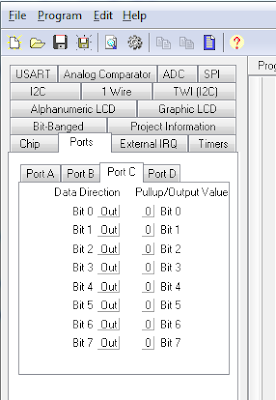

Langkah selanjutnya setting PORT nya, karena pada rangkaian kita memerlukan PORT C untuk dijadikan OUTPUT maka seting pada PORT C dengan menjadikan data direction nya menjadi OUT, untuk pemilihan 1 atau 0 bisa disesuaikan dengan kebutuhan, karena fungsinya untuk menentukan logika awal atau default saat program dijalankan.

lalu klik generate !!! isi nama file 3 kali dengan nama yang sama !

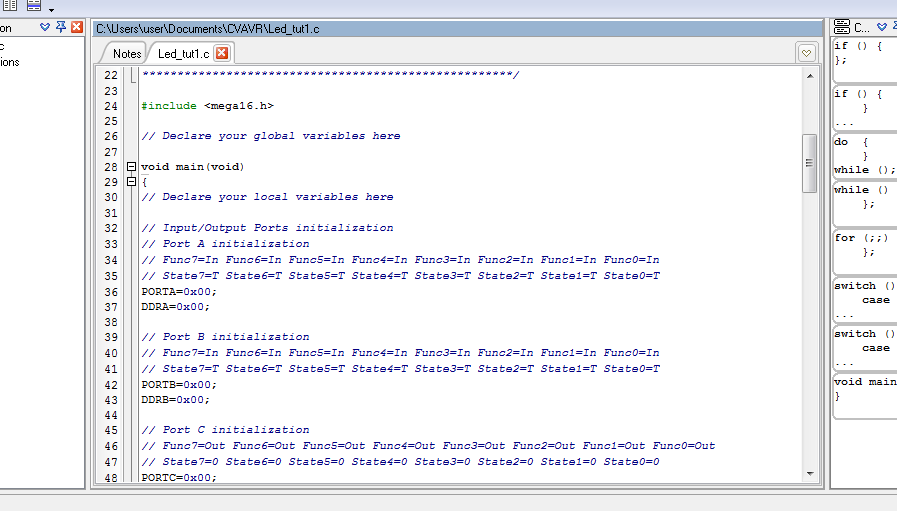

Akan tampil programnya seperti pada gambar berikut :

ini dia inti program kita untuk menyalakan LED Kedip Kedap. eh kebalik -_- kedap kedip !

oh iya lupa nanti gak boleh copas ya, belajar !!! dan satu lagi tambahkan code ini pada header setelah #include <mega16.h> di tambah #include <delay.h> wkwwk biar greget !
